襯氟截止閥和襯氟閘閥的區別

作者：永嘉亞特防腐閥門有限公司來源：http://www.snjtour.com 更新時間：2017-06-21 點擊次數：

工作原理不一樣，襯氟截止閥是上升閥杆式的，手輪跟著閥杆一起做旋轉和上升運動。襯氟閘閥是手輪旋轉，閥杆做上升運動。流量不一樣，襯氟閘閥要求全開，襯氟截止閥不是的。襯氟閘閥沒有進出口方向要求，襯氟截止閥有規定進口和出口！

襯氟閘閥和襯氟截止閥是關斷用閥，是最常見的兩種閥門。

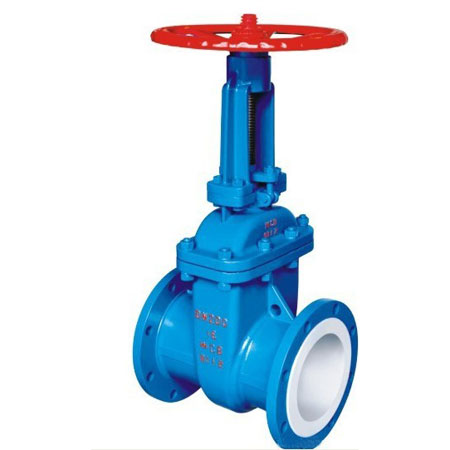

從外形來看襯氟閘閥比襯氟截止閥短而高，特別是明杆閥需要較高的高度空間。襯氟閘閥密封麵有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封麵接觸，達到嚴密不漏。楔形襯氟閘閥的閥芯斜度一般為3~6度，當強製關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形襯氟閘閥，在結構上都采取了一定的防止閥芯卡死的措施。襯氟閘閥在開啟和關閉時閥芯和閥座密封麵始終接觸並相互磨擦，因而密封麵容易磨損，特別是在閥門處於接近關閉狀態時，閥芯前後壓差很大，密封麵磨損就更為嚴重。

襯氟閘閥與襯氟截止閥相比較，它的主要優點是流體流動阻力小，普通襯氟閘閥的流動阻力係數約為0.08~0.12，而普通襯氟截止閥的阻力係數約為3.5~4.5。開啟關閉力小，介質可以兩個方向流動。缺點是結構複雜，高度尺寸較大，密封麵容易磨損。襯氟截止閥的密封麵，必須施以強製力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，襯氟截止閥的驅動轉矩為襯氟閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控製機構調整時，應加以注意。

襯氟截止閥的密封麵，隻有在完全關閉時才相互接觸，強製關閉的閥芯與密封麵的相對滑移量很小，因而密封麵的磨損也很小。而襯氟截止閥密封麵的磨損，多數是由於閥芯與密封麵之前有雜物，或者是由於關閉狀態的不嚴密，引起介質的高速衝刷所致。

襯氟截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，並可以閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，閥杆受的軸向力大，閥杆容易彎曲。為此，介質從下方進入方式，一般隻適用於小口徑的手動襯氟截止閥，以閥門關閉時介質作用於閥芯的力不大於350kg為限。電動襯氟截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。

襯氟截止閥與襯氟閘閥相比較，優點是結構簡單，密封性能好，製造維修方便；缺點是液體阻力大，開啟與關閉力大。襯氟閘閥和襯氟截止閥屬於全開全關型閥門，作為切斷或接通介質之用，不宜作為調節閥使用。

襯氟截止閥和襯氟閘閥的應用範圍是根據其特點決定的。在較小的通道中，當要求有較好的關斷密封性時，多采用襯氟截止閥；在蒸汽管道和大直徑的給水管道中，由於流體阻力一般要求較小，則采用襯氟閘閥。
